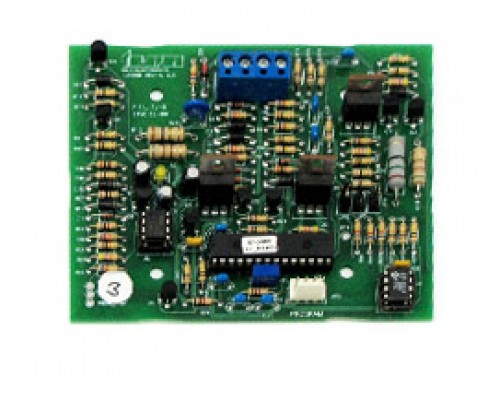

Ізолятор лінії LI-3000 призначений для захисту адресної лінії та для збереження працездатності системи при різних несправностях, таких як коротке замикання або обрив лінії. При цьому відсікається пошкоджена частина адресної петлі, а решта пристроїв, що входять до системи, продовжують працювати. За відсутності ізолятора, петлеві карти ADR-3002 та ADR-3000C автоматично відключать повністю весь шлейф при виявленні короткого замикання або обриву.
Ізолятор лінії LI-3000 включається до адресної петлі, як і всі інші пристрої, і живиться від контрольної панелі ADR-3000. Ізолятор може мати адресу від 1 до 127, яка програмується за допомогою програматора PROG-4000 перед установкою в систему (детальніше див. опис на ADR-3000 і PROG-4000).
За допомогою ізолятора LI-3000 можна організувати закриту петлю (NFPA Style 7 ClassA) та Т-подібну петлю (NFPA Style 4 Class B).
Характеристика
Після подачі або скидання живлення, ізолятор перевірить петлю на наявність короткого замикання. Якщо коротке замикання не виявлено, ізолятор починає видавати сигнал на вихід і петля переходить у нормальний режим роботи.
У разі короткого замикання ізолятор автоматично відключає несправну частину петлі від зв'язку з централлю. Після трьох секунд ізолятор здійснює скидання і знову тестує петлю, де стався збій. Якщо несправність залишається, наступний тест проводиться за хвилину. Ці тести повторюються протягом восьми хвилин, після чого тест повторюється кожні дві хвилини. Цикл тесту перезапускається, якщо зроблено скидання карти.
Жовтий світлодіод моргає щоразу при отриманні сигналу. При виникненні короткого замикання світлодіод з боку, де виникло КЗ, буде постійно світитися.
Після вимкнення несправної частини петлі ізолятор посилає сигнал несправності на контрольну панель. Світлодіод, що постійно світиться, на ізоляторі LI-3000 вказує напрям, в якому відбулося відключення. Максимальна кількість ізоляторів, яка може бути включена до однієї адресної петлі, становить 20.
Програмування з ADR-3000
При конфігурації петлі з контрольної панелі, необхідно увійти в меню System Config, перевести курсор в позицію Card і вибрати ClassB або ClassA, залежно від типу побудови петлі.
Для перемикання між classA та B необхідно натиснути клавішу ON. Щоб вимкнути картку, натисніть клавішу OFF. Щоб додати модуль ізолятора до системи, виберіть режим ручного програмування пристроїв, переведіть курсор у положення “Type” (Тип) та виберіть назву Isolator за допомогою клавіш вгору та вниз. Перед тим, як встановлювати його в систему, переконайтеся, що адреса ізолятора була правильно вписана. Для більш детального ознайомлення з програмуванням системи див. опис на ADR-3000.
Конфігурація петлі: ClassB
Робота адресної петлі без ізолятора:
У разі короткого замикання контрольна панель зупиняє опитування всіх пристроїв, підключених до даної адресної петлі. При цьому на контрольній панелі буде відображатися сигнал несправності і виводитися літерна інформація про несправність.
Якщо відбувається обрив адресної петлі, пристрої, розташовані після місця обриву, перестають опитуватись, а на контрольній панелі буде виведено інформацію про несправність.
Робота адресної петлі з ізолятором:
При цьому підключенні ізолятор LI-3000 включається до окремої радіальної ділянки адресної петлі. При виникненні короткого замикання в одній із ділянок адресного шлейфу, ізолятор відключить тільки ту ділянку, де сталося КЗ. Інші гілки шлейфу працюватимуть нормально. Для цього режиму при програмуванні петльової картки необхідно встановити режим ClassB. При виникненні обриву пристрої, розташовані за точкою обриву, перестають опитуватись, і на контрольній панелі виводиться інформація про несправність.
Конфігурація петлі: ClassA
Замкнена петля:
Для організації цього режиму необхідно використовувати щонайменше 3 ізолятори LI-3000. Перші два ізолятори підключаються безпосередньо до роз'єму адресної петлі контрольної панелі ADR-3000, як показано на малюнку. Адресна петля має бути підключена до роз'ємів обох ізоляторів. Група пристроїв, розташованих між двома ізоляторами, захищена від короткого замикання, що відбувається в інших групах пристроїв.
При виникненні обриву в петлі система продовжує працювати, а на контрольній панелі буде виведено повідомлення про несправність “open circuit” із зазначенням адреси ізолятора.
